合わせマグサ自動釘うち機 機械サイズ・諸元表

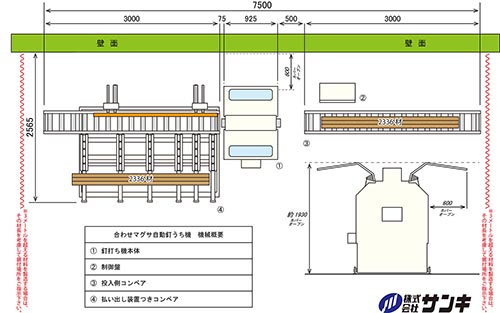

合わせマグサ自動釘うち機 概略図
クリックすると拡大します。


主な仕様
本体電気容量  三相200V 1KW  コンプレッサーの電源は含みません(※1)
必要空気量  吐出量 880リットル/毎分
 コンプレッサー 7.5kw(約10馬力)以上を推奨
加工材  204〜212
加工厚  最大幅210oまで(※2)
加工長   通常800〜3000o(※3)
釘打ちパターン  千鳥打ち/平行打ちによる片面打ち/両面打ち
使用釘  2×4認定釘 75ミリおよび90ミリ コイル連結釘(150本連結)
加工所要時間  2336材の3枚重ね時の場合、スタート〜完了まで約26秒 (※4)
設置寸法  幅約7500o(※5) 奥行約2600o  パスライン880±20
保証  納入後1年。 但しエアネイラー、電磁弁、センサーは除外となります。
※機械は改善のため予告なく仕様・外観等変更する場合がございます。予めご了承ください。

※1 本体電気容量にはコンプレッサーは含まれておりません。
※2 製造する柱の種類によって、2回通しが必要となります。
※3 ストッパーを外すことによって3メートルを超える柱への釘打ちも可能です。(※5)
※4  釘ピッチ・材厚み及び曲りの程度によって時間は異なる場合があります。
※5 3メートルを超える材の釘打ち作業が多い場合は、材の投入・排出のために
左右のスペースを大きく取る必要があります。



合わせマグサ自動釘うち機 価格
アイテム#  品名・内容  価格(定価)
#1 合わせマグサ自動釘うち機 一式

主な機械内容

・マックス コイル釘打ち機 CN-890()×4台
・入側コンベア 幅375mm×長さ3000mm フリーコロコン
・出側コンベア 幅1980mm×長さ3000mm フリーコロコン

(材払い出し装置/ストックステージを含む。)

・増圧弁(エアータンク付)
・タッチ画面つき制御盤
・ワンタッチ運転ソフト
\5,700,000
#2  合わせマグサ自動釘うち機用予備釘打ち機 \220,000
#3  合わせマグサ自動釘うち機用予備釘打ち機 \336,000
合計 \6,256,000
※上記価格は弊社工場渡しの価格です。運送費・据付工事費・エア配管費などは
別途お見積りとなります。
